Szczegóły Produktu
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: SUNTOR
Orzecznictwo: FCC, CE, RoHS
Numer modelu: ST20NPT
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: negocjowalne
Szczegóły pakowania: Plastikowe pudełko
Czas dostawy: 7-15 dni
Zasady płatności: T/T, Western Union, Paypal
Możliwość Supply: 1000 zestawów / miesiąc
Modulacja: |
TDD-COFDM |
Dystans: |
18-22 km |
Kolor: |
Czarny i srebrny |
Wyjście wideo: |
Ethernet |
Dupleksowe dane: |
TTL / SBUS / PPM / RS232 / MAVLINK |
System Contorl: |
Pixhawk |
Anteny: |
Podwójna antena do TX i RX |
Czas oczekiwania: |
Brak opóźnienia |
Modulacja: |
TDD-COFDM |
Dystans: |
18-22 km |
Kolor: |
Czarny i srebrny |
Wyjście wideo: |
Ethernet |
Dupleksowe dane: |
TTL / SBUS / PPM / RS232 / MAVLINK |
System Contorl: |
Pixhawk |
Anteny: |
Podwójna antena do TX i RX |
Czas oczekiwania: |
Brak opóźnienia |
Wprowadzenie

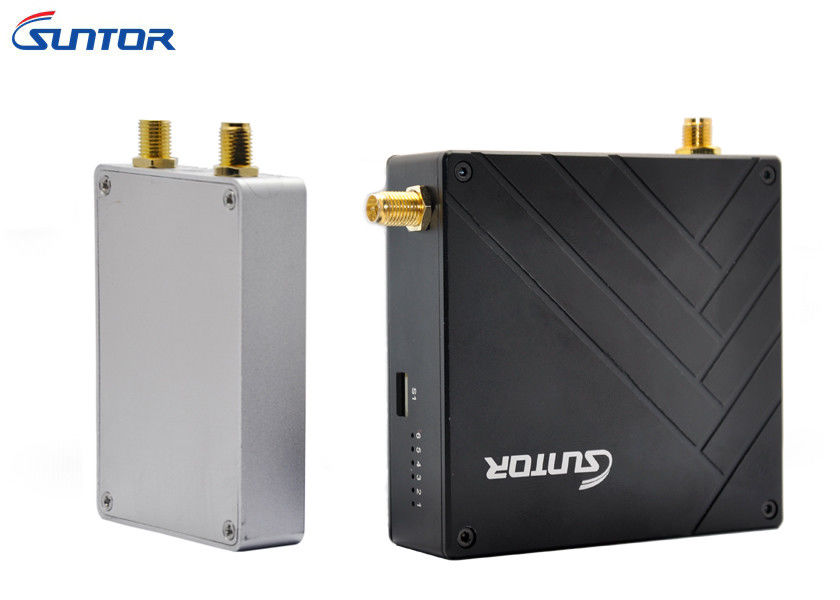

ST20NPT jest profesjonalnym sprzętem do transmisji obrazu FULL HD dla UAV, standardowej modulacji TDD-COFDM. Może to być najniższa szybkość transmisji, aby uzyskać najlepszą jakość obrazu. Gdy przepustowość wynosi 4 MHz, czułość odbioru wynosi -100 dB i -95 dB z przepustowością 8 Mhz.
Obsługuje moc RF 2 W, wejście wideo Ethernet. 2402 MHz ~ 2478 MHz (opcjonalnie w oprogramowaniu). Dzięki podwójnej konstrukcji anteny dla TX i RX sygnał jest bardzo stabilny i gładki.
Funkcje:
1. Wspieraj Pixhawk Auto Polit System
2. Przyjęcie technologii szybkiej transmisji bezprzewodowej, niskiej latencji i dużego zasięgu transmisji.
3. Obsługa transmisji bezprzewodowej strumienia wideo kamery IP
4. Wsparcie transmisji danych Duplex przez TTL / SBUS / PPM / RS232 / MAVLINK
5. Kompatybilny ze zdalnym sterownikiem FUTABA i FS
6. Przełączanie kanałów za pomocą oprogramowania.
7. Obsługa aktualizacji oprogramowania.
8. Doskonała adaptacja do środowiska, zakres temperatur pracy: -40 ~ + 85 ° C
9. Odbiór podwójnej anteny, dobra odporność na wielodrogowość.
10. Obsługa szerokiego napięcia, Elastyczne okablowanie.
11. Metalowa obudowa z otworami montażowymi dla łatwej instalacji.
Definicja interfejsu odbiornika
| Parametry techniczne | |
| Pasmo częstotliwości | 2402-2478 MHz |
| Moc RF | 2 Waty |
| Prędkość przesyłu danych | 3-5Mbps |
| Wrażliwość | -100 dB @ 4 MHz, -95 dB @ 8 MHz |
| Kodowanie modulacji | QPSK / 16QAM / 64QAM, COFDM 4K / LDPC |
| Pasmo | 4/8 MHz |
| Korekta błędu do przodu | 1/2, 2/3, 3/4, 7/8 |
| Przedział ochrony | 1/4, 1/8, 1/16, 1/32 |
| Dystans | 18 km-22 km |
| Wejście wideo | Kamera IP: 1080 / 60P, 1080 / 50P, 1080 / 24P, 1080 / 60I, 1080 / 50I, 720 / 60P 720 / 50P, 720 * 576 / 50I (PAL), 720 * 480 / 60I (NTSC) |
| Wyjście wideo | Ethernet |
| Opóźnienie | Bez opóźnień |
| Szyfrowanie | WEP, WPA (PSK), WPA2 (PSK), WPA + WPA2 (PSK), AES 128/256 |
| Interfejs RF | SMA |
| Temperatura robocza | -40 ° C ~ + 85 ° C |
| Napięcie robocze | DC7-18V |
| obecny | Nadajnik / odbiornik: 0,5A (@ DC12V) |
| Rozmiar (bez anteny) | TX: 76 * 73 * 24 mm / RX: 68 × 48 x 15 mm |
| Waga (bez anteny) | TX: 146 g / RX: 68 g |
Lista pakietów
