Szczegóły Produktu
Nazwa handlowa: SUNTOR
Numer modelu: MM37D
Warunki płatności i wysyłki
Minimalne zamówienie: 2 sztuki
Czas dostawy: 10 dni roboczych
Zasady płatności: T/T, Western Union
Możliwość Supply: 1000 sztuk/miesiąc
Zakres częstotliwości: |
410~470 / 220~240 / 136~174MHz |
Przepustowość kanału: |
10 kHz przy 1200 bps / 25 kHz przy 9600 bps / 200 kHz przy 115200 bps |
Modulacja: |
GFSK / 4GFSK |
Moc TX: |
5w |
Czułość Rx: |
-123dBm przy 1200bps / -120dBm przy 9600bps / -106dBm przy 115200bps |
Szybkość transmisji danych przez sieć bezprzewodową: |
1200 ~ 115200 bps |
Szybkość transmisji portu szeregowego: |
1200 ~ 115200 bps |
Zasilanie: |
Prąd stały 12V/3A |
Maksymalny prąd: |
2A |
Interfejs radiowy: |
1 × Typ N |
Interfejs danych: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, dostosowane do TTL) |
Temperatura pracy: |
-40°C ~ +80°C |
Wymiar: |
105 * 62,4 * 25 mm (bez kabla i anteny) |
Waga: |
≤ 300g (bez kabla i anteny) |
Zakres częstotliwości: |
410~470 / 220~240 / 136~174MHz |
Przepustowość kanału: |
10 kHz przy 1200 bps / 25 kHz przy 9600 bps / 200 kHz przy 115200 bps |
Modulacja: |
GFSK / 4GFSK |
Moc TX: |
5w |
Czułość Rx: |
-123dBm przy 1200bps / -120dBm przy 9600bps / -106dBm przy 115200bps |
Szybkość transmisji danych przez sieć bezprzewodową: |
1200 ~ 115200 bps |
Szybkość transmisji portu szeregowego: |
1200 ~ 115200 bps |
Zasilanie: |
Prąd stały 12V/3A |
Maksymalny prąd: |
2A |
Interfejs radiowy: |
1 × Typ N |
Interfejs danych: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, dostosowane do TTL) |
Temperatura pracy: |
-40°C ~ +80°C |
Wymiar: |
105 * 62,4 * 25 mm (bez kabla i anteny) |
Waga: |
≤ 300g (bez kabla i anteny) |
1 Wprowadzenie

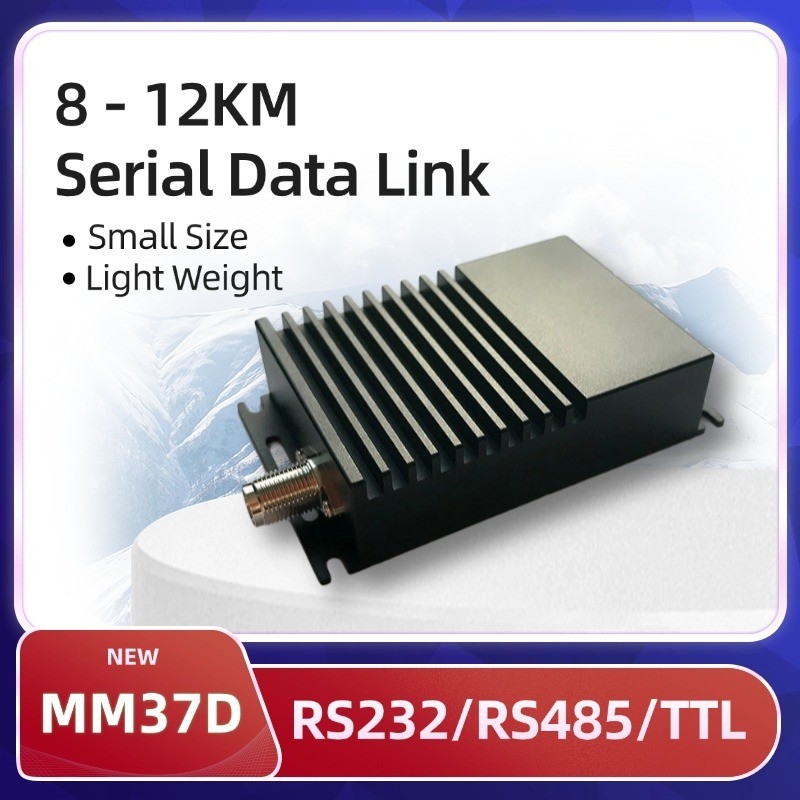

MM37D to radio seryjnego przekazu danych o doskonałej wydajności RF i bardzo niskim opóźnieniu, obsługuje największe zakresy częstotliwości od 136MHz ~ 174M,220MHz ~ 240MHz do 410MHz ~ 470MHz i skonfigurować zakres częstotliwości baudów i zakres częstotliwości transmisji danych powietrza od 1200bps do 115200bps.
Radio obsługuje transmisję danych bezprzewodowych w zakresie linii widzenia (LOS) i niewidzenia (NLOS) do 12 kilometrów.
Radio posiada port seryjny RS232 i RS458 w jednym złączu DB9 i obsługuje dostosowanie portu seryjnego TTL.
2 Aplikacje
Przekazywanie danych z czujników, np. temperatura, wilgotność, poziom wody, stężenie gazu chemicznego
Telemetryczne połączenie danych, np. Monitoring statków, Monitoring rurociągów, Monitoring sieci cieplnej, Monitoring poziomu wody, Monitoring ochrony środowiska
Przemysłowe sterowanie zdalne, np. sterowanie procesami automatyki przemysłowej, sterowanie robotami, sterowanie pojazdami bezzałogowymi
3 Model podtypu
| Model |
Prędkość transmisji danych w powietrzu (bps) |
Prędkość transmisji danych z portu seryjnego (bps) |
Zakres częstotliwości (MHz) |
| MM37D-V1 | 1200 ~ 4800 | 1200 ~ 115200 | 136 ~ 174 |
| MM37D-V2 | 220 ~ 240 | ||
| MM37D-U1 | 410 ~ 470 | ||
| MM37DPro-V1 | 1200 ~ 115200 | 136 ~ 174 | |
| MM37DPro-V2 | 220 ~ 240 | ||
| MM37DPro-U1 | 410 ~ 470 |
4 Definicje pinów
| Rodzaj | Szpilka | Definicja | Uwaga |
| Złącze zasilania | 1 | GND | Ziemia mocy |
| 2 | Wpływ | Zasilanie prądem stałym 12V±10% | |
|
DB9 Mężczyzna Złącze |
1 | NC | |
| 2 | RS232-RXD | Odbiór danych RS232 | |
| 3 | RS232-TXD | Przekazanie danych RS232 | |
| 4 | NC | ||
| 5 | GND | Powierzchnia sygnału | |
| 6 | RS485-A | RS485 Dane A | |
| 7 | RS485-B | RS485 Dane B | |
| 8 | SET_EN | Ustawić | |
| 9 | SQ | Wskaźnik sygnału odbioru |
