Szczegóły Produktu
Numer modelu: CD15NMT-V3
Warunki płatności i wysyłki
Minimalne zamówienie: 1 SET
Szczegóły pakowania: Karton
Zasady płatności: T/T, Western Union, PAYPAL
Możliwość Supply: 1000 zestawów / miesiąc
Zakres częstotliwości: |
1428~1448MHz (standardowo) / 2401~2481MHz / 806~826MHz |
Moc TX: |
300 MW |
Modulacja: |
QPSK / 16QAM / 64QAM |
Prędkość transmisji danych: |
24 Mb/s przy 10 MHz (szczyt) |
Port seryjny: |
1 × RS232 (standard) / TTL / RS485 / RS422 + 1 × USB |
Port Ethernet: |
1 × Port Ethernetowy |
Zasilanie: |
DC12V |
Zużycie energii: |
< 5W (Powietrze) |
Wymiar: |
84×70×19mm (Powietrze) |
Waga: |
< 140g |
Zakres częstotliwości: |
1428~1448MHz (standardowo) / 2401~2481MHz / 806~826MHz |
Moc TX: |
300 MW |
Modulacja: |
QPSK / 16QAM / 64QAM |
Prędkość transmisji danych: |
24 Mb/s przy 10 MHz (szczyt) |
Port seryjny: |
1 × RS232 (standard) / TTL / RS485 / RS422 + 1 × USB |
Port Ethernet: |
1 × Port Ethernetowy |
Zasilanie: |
DC12V |
Zużycie energii: |
< 5W (Powietrze) |
Wymiar: |
84×70×19mm (Powietrze) |
Waga: |
< 140g |
1Wprowadzenie

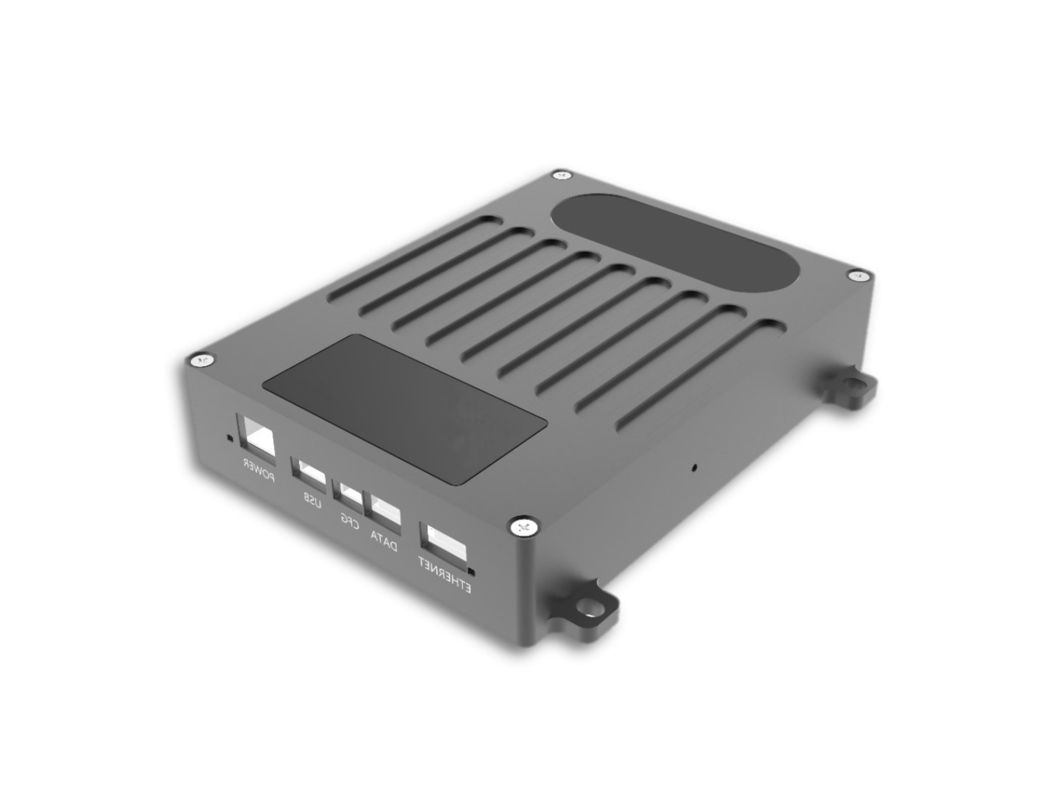

Urządzenie CD15NMT-V3 może realizować długodystansowe bezprzewodowewideo,dźwięk, orazprzekazywanie danych, orazmaksymalna odległość transmisji powietrze-ziemia może osiągnąć ponad 15 kmMetoda komunikacji może spełniać dwu-stronną komunikację punkt-punkt, a także może realizować komunikację sieciową punkt-wielopunktową.
Urządzenie zapewnia wiele interfejsów serwisowych, w tym 1 port Ethernet i 1 przezroczysty port seryjny.Jest bardzo odpowiedni do bezprzewodowych scenariuszy transmisji danych, takich jak:samoloty bezzałogowe,statki bezzałogowe,pojazdy bezzałogowe,roboty itp., a kształt interfejsu można dostosować do wymagań.
2. cecha
3. Parametr
| Bezprzewodowe | |
| Technologia | TDD-OFDM/MIMO/1T2R |
| Modulacja | BPSK/QPSK/16QAM/64QAM |
| Wskaźnik danych | 24 Mbps @ 10MHz ((Pic) |
| Zakres częstotliwości | 1428~1448MHz ((Standardowe) |
| 2410~2480 (nieobowiązkowe) | |
| 810~820Mhz (nieobowiązkowe) | |
| Przepustowość | 5 MHz/10 MHz/20 MHz |
| TX Power | 0.3W |
| Wrażliwość na RX | -99dBm@5MHz |
| System | |
| Port seryjny | 1 RS232 |
| Port Ethernet | 1 port Ethernet |
| Ochrona | szyfrowanie AES128 |
| Władza | Zasilanie DC12V ≤5W@12V Zużycie energii ((powietrze) |
| Interfejs | |
| Antenna RF | SMA × 2 |
| Interfejs portu seryjnego | JST × 1 |
| Interfejs Ethernet | JST × 1 |
| Interfejs konfiguracji | JST × 1 |
| Interfejs USB | JST × 1 |
| Wprowadzenie mocy | JST × 1 |
| Fizyczne | |
| Wymiar | 80x70x19mm ((powietrze) |
| Waga | 140 g ((powietrze) + 140 g ((ziemia) |
4. Akcesoria
5. Diagram
