UGV UAV Drone 20km Real Time FPV Wireless HD Video Link Solution

UGV UAV Drone 20 km Real Time FPV Wireless HD Video Link Solution

Arkusz specyfikacji

Instrukcja obsługi

Wprowadzenie

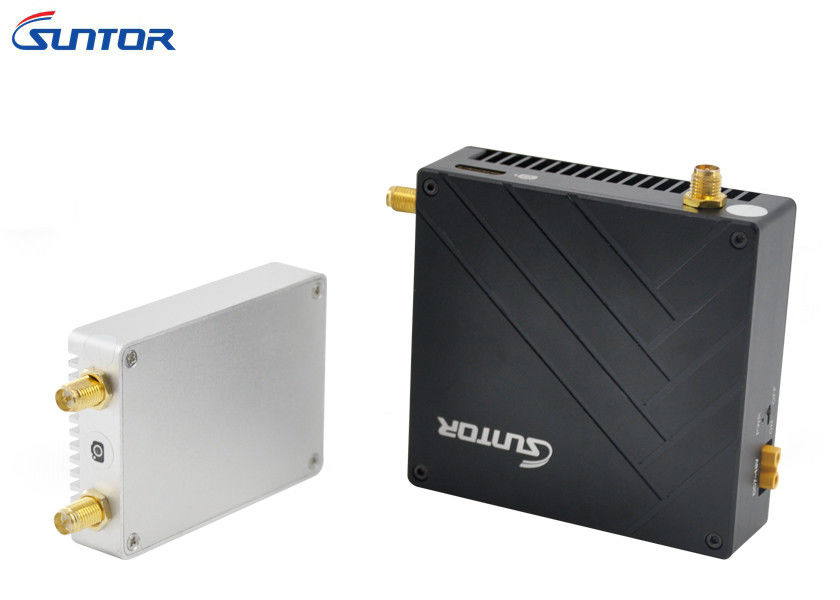

ST20NPT to uniwersalne rozwiązanie, które łączy zstępujący sygnał wideo, sterowanie samolotem oraz łącze danych i łącze w dół w ujednoliconym systemie. Składa się on z dwóch kluczowych elementów: pierwszego, jednostki powietrznej, która zawiera połączenia dla kamer IP, a także połączenia dla kontrolera lotu pixhawk. Obsługa jednostki powietrznej łączy się z dwoma kamerami. druga, jednostka naziemna, która łączy się z wyświetlaczem wideo i GCS oraz łączem bezprzewodowym z FUTABA RC na 20 km transmisji.

Specyfikacja produktu:

• Odległość transmisji: (zewnętrzna) ze standardową dookólną anteną TX 5db, odległość transmisji ponad 20 km
• Częstotliwość pasma: 2,402 GHz - 2,482 GHz
• Tryb modulacji: TDD-COFDM
• Wejście wideo: Mini ETH * 1
• Port RS232 * 1
• Port TTL * 1
• Kompatybilny format wideo HD we wszystkich formatach: do 1920x1080P @ 60fps
• Format wyjściowy: 352x288 @ 30fps, 720x576 @ 30fps, 1280x720p @ 30 / 60fps, 1920x1080p @ 30fps, 1920x1080p @ 60fps
• Kompresja: Transmisja telewizyjna w wysokiej rozdzielczości
• Kanał: 80 kanałów (ręczne przeskakiwanie częstotliwości, zapobieganie zagłuszaniu)
• Wsparcie Auto Polit System: Pixhawk
• Wsparcie RC: Futaba T14SG
• System wsparcia oprogramowania: Okno 7 8 10
• Interfejs danych: interfejs transmisji TTL
• Moc RF Regulowana: 23db-30dbm regulowana przez oprogramowanie
• Szyfrowanie komunikacji: szyfrowanie AES 256bit
• Temperatura: -40 85 -85 ℃

Połączenie

Elementy zawarte w pudełku:

• Nadajnik * 1
• Recevier * 1
• 5dbi TX Omni Antena * 2
• 10dbi RX Omni Antenna * 1
• 7dbi RX Omni Antenna * 1
• Kabel RS232 * 1
• Kabel TTL * 4
• Kabel T33 do Pixhawk * 1
• Kabel zasilający * 4
• Kabel LAN * 4
• Kabel antenowy * 4
