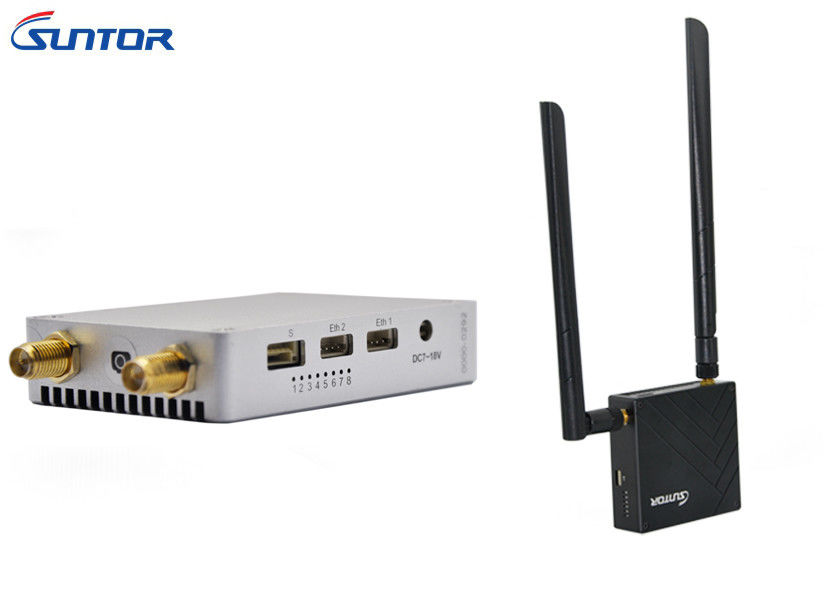

Nadajnik COFDM o zerowej latencji downlink wideo HD i łącze transmisji danych

Arkusz specyfikacji

Instrukcja obsługi

Wprowadzenie

Wszystkie profesjonalne aplikacje HD UAV mają teraz takie same wymagania - solidne bezprzewodowe łącze wideo HD. SUNTOR, zapewnia doskonałą jakość obrazu HD, zero opóźnień i najwyższy poziom niezawodności. SUNTOR wykorzystuje technologię TDD-COFDM, powszechnie uznawaną za standard branżowy na rynku transmisji i kinematografii UAV. Jest to radio o częstotliwości 2,4 GHz, 2 × 2 MIMO i programowy ręczny wybór kanałów zapewnia elastyczną łączność danych, bez zakłóceń, zwłaszcza z łączy kontroli UAV. Transmisja o zerowym opóźnieniu oferuje obrazowanie w czasie rzeczywistym w czasie rzeczywistym dla zastosowań rozgłoszeniowych, inspekcyjnych i krytycznych. Uniwersalne funkcje SUNTOR obsługują transmisję RC, Pixhawk i HD Video w jednym łączu. Po prostu podłącz i używaj!

SUNTOR ST20NPT to doskonałe narzędzie do aplikacji High End Drone i transmisji dalekiego zasięgu (20 km), pozwalające na zerowe opóźnienie dzięki kontrolkom Gimbal Mavlink i możliwość utrzymania aktywnego łącza w bardzo hałaśliwym otoczeniu otoczonym przez inne drony i komunikację bezprzewodową.

Kluczowe cechy

• Prawdziwe pełne HD 1080P przy 60 klatkach na sekundę
• Dalekiego zasięgu 65,600 stóp / 20 000 m zasięgu (LoS)
• Zero latencji, wideo w czasie rzeczywistym
• Tryb zwiększania stabilności z przepustowością kanału 4 / 8MHz
• Niezwykle odporny 2,4 GHz. łącze cyfrowe z AES 256
• Zaszyfrowane i zabezpieczone
• Dostarcz interfejs szeregowy TTL dla
• Kontrola kardanowa nad Futaba® S. Bus
• Plug-and-Fly, bez konfiguracji i obsługi

Aplikacje

• Produkcja filmowa z powietrza i zdjęcia
• Kontrola przemysłowa i handlowa
• Nadzór i bezpieczeństwo
• Ocena i nadzór nieruchomości
• Szukać i ratować
• Ocena sytuacji pierwszego ratownika
• Kontrola tłumu
• Rekreacja entuzjastów UAV

Zasilanie włączone

Po sprawdzeniu, czy wszystkie połączenia są w dobrym stanie, włącz kamerę IP, komputer, nadajnik i odbiornik. Wskaźniki będą się świecić, a cały system zacznie działać.

Definicja wskaźników TX

Po włączeniu urządzenia uruchomią się normalnie. Wtedy normalny stan wskaźników będzie następujący:

(1) Kontrolka 1, 2, 3 i 6 zaświeci się na zielono.

(2) Po jednej sekundzie zacznie migać kontrolka 1 (zielona), 2 (zielona), 3 (zielona) i 6 (niebieska).

(3) Po zakończeniu uruchamiania lampka kontrolna 1 (zielona), 2 (zielona), 3 (zielona), 5 (zielona) i 6 (niebieska) będzie stale świecić. Kontrolka 4 (czerwona) będzie często migać.

R X Wskaźniki Definicja

Gdy urządzenie zaczyna normalnie rozpoczynać pracę, wszystkie wskaźniki stanu są opisane w następujący sposób:

1) Po włączeniu zasilania światło 1,2,3 zmieni kolor na zielony, światło 6 zmieni kolor na niebieski, a światło 8 zmieni kolor na czerwony.

2) Po 1 sekundzie światło 1 (zielony), 2 (zielony), 3 (zielony) i 6 (niebieski) zaczyna migać. Światło 5 (zielone) i 8 (czerwone) będzie świecić stałym światłem.

3) Po zakończeniu rozpoczęcia. Jasne 1 (zielone), 2 (zielone), 3 (zielone), 4 (czerwone), 6 (niebieskie) i 8 (czerwone) utrzymają stały poziom jasności. Nawiasem mówiąc, kiedy używasz ETH1, 7 (zielony) będzie często migać.
