Szczegóły Produktu
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: SUNTOR
Orzecznictwo: FCC, CE, RoHS
Numer modelu: CD100NMT
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: negocjowalne
Szczegóły pakowania: Plastikowe pudełko
Czas dostawy: 7-15 dni
Zasady płatności: T/T, Western Union, Paypal
Możliwość Supply: 1000 zestawów / miesiąc
Modulacja: |
TDD-COFDM |
Wejście wideo: |
Multimedialny interfejs wysokiej rozdzielczości/SDI |
Rozstrzygnięcie: |
Full HD 1920*1080P |
Opóźnienie: |
15-30 ms |
dane: |
SBUS/PPM/TTL |
Zakres: |
100-120 km |
Waga: |
251g |
Wielkość: |
TX: 76x73x44mm RX: 76x73x23mm |
Modulacja: |
TDD-COFDM |
Wejście wideo: |
Multimedialny interfejs wysokiej rozdzielczości/SDI |
Rozstrzygnięcie: |
Full HD 1920*1080P |
Opóźnienie: |
15-30 ms |
dane: |
SBUS/PPM/TTL |
Zakres: |
100-120 km |
Waga: |
251g |
Wielkość: |
TX: 76x73x44mm RX: 76x73x23mm |

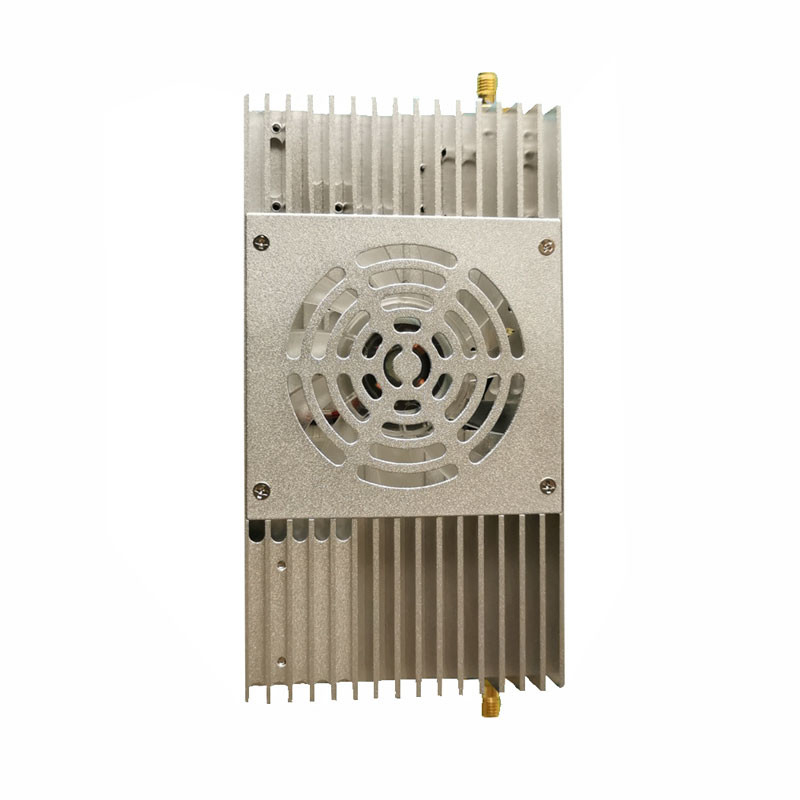

120km wspierać Mavlin, śmigłowiec / stałe skrzydło UAV bezprzewodowy mobilny system wideo
CD100NMT Drone Video Transmitter & Receiver Spec...
Wprowadzenie
CD100NMT jest zintegrowaną stacją naziemną dla pojazdów bezzałogowych.Użytkownik jest wolny od kłopotów z tworzeniem połączeńZewnętrzny interfejs I/O posiada wszystkie połączenia dla danych, wideo, zasilania i monitorowania, które są wyprowadzane ze standardowych, gotowych zestawów.
Cechy
Modulacja: TDD-COFDM
Częstotliwość: 2,4 GHz ((2,400 - 2,482 GHz)
Odległość powietrze-ziemia: 100-120 km
Dane dupleks: wsparcie SBUS/PPM/TTL
Poziom opóźnienia systemu: 15-30 ms
Wejście wideo: Interfejs multimedialny wysokiej rozdzielczości/SDI
/RX:
/RX: 146 g
TX
Rozmiar: 76x73x44mm
Waga: 251 g
Wspieranie interfejsu multimedialnego o wysokiej rozdzielczości/wprowadzania wideo SDI, systemu pilotażowego automatycznego i nacelle UAV
Podwójna antena nadawcza
RX
Wymiary: 76x73x23 mm
Waga: 146 g
Wspieranie wysokiej rozdzielczości interfejsu multimedialnego/wyjścia wideo Ethernet, łączenie z GS, RC, PC i wyświetlaczem
Podwójna antena do odbioru
Zastosowanie
Parametry
| Częstotliwość | 2.4 GHz ((2.400-2.482 GHz) |
| Bezprzewodowa odporność na usterki | Bezprzewodowy pas bazowy FEC Korekta błędu przeniesienia / Video MPEG Super Korekta błędu |
| Przekazywana moc RF | 3 waty (od powietrza do ziemi 100-120 km) |
| Zużycie energii | TX: 15W/RX: 8W |
| Przepustowość | 2/4/6/8MHz |
| Poziom opóźnienia | ≤ 15-30 ms |
| Antenna | 1T1R |
| TX: 5db ((Omni Antenna) | |
| RX: 12db ((Omni Antenna) | |
| Przestrzeń kolorów wideo | Domyślny 4:2:0/nieobowiązkowo: 4:2/2/4:4:4 |
| Format kompresji wideo | AVC dodaje strumień TS z funkcją H.265 (wydajność strumienia kodu obsługi) |
| Szyfrowanie kanału komunikacji | WEP, WPA(PSK), WPA2(PSK), WPA+WPA2 (PSK) |
| Tryb transmisji | punkt do punktu |
| Odległość transmisji | 100-120 km powietrze-ziemia |
| Czas uruchomienia | 25 lat |
| Funkcja dwukierunkowa |
Zintegrowanie wielu połączeń radiowych w jednym połączeniu do nadawania i odbierania Wspieranie SBUS/PPM/TTL |
| Czas odbudowy połączenia | ≤ 1 s |
| Modulacja TDMA | / Wyrzucić / Wyrzucić |
| Zasilanie | Prąd stały 7- 18V |
|
Interfejs (ten sam interfejs na TX i RX) |
1. 1080P/60 Interfejs multimedialny wysokiej rozdzielczości Mini RX ((SDI na żądanie) |
| 2. Port Ethernet 100 Mbps | |
| 3.Ethernet Port konwertuje na TTL serial port (Wsparcie TCP/UDP) | |
|
4. Port seryjny RS232 (poziom prądu 12 V, odporny na napięcie impulsowe 3000 V przez 60 sekund i ochrona antystatyczna) |
|
|
5. Port seryjny RS422/485 (odporny na napięcie impulsowe 3000 V przez 60 sekund i ochrona antystatyczna) |
|
| 6. SBUS/PPM Port seryjny do rozszerzenia zastosowania | |
| 7. Audio (Trumpet) S2 Port dla rozszerzenia aplikacji | |
| 8. Wprowadzenie mocy XT30 (DC7-18V) | |
| 9Antenna SMA RF | |
| Światło wskaźnika | Wskaźnik wejścia/wyjścia z interfejsu multimedialnego o wysokiej rozdzielczości |
| Wskaźnik WL nadający i odbierający | |
| Wskaźnik tablicy wideo | |
| Władza | |
| Projekt wyglądu | Technologia CNC/ podwójna powłoka ze stopu aluminium z wodoodporną konstrukcją |
| Temperatura | Temperatura pracy: -40°C ~ 85°C |
| Temperatura przechowywania: -55°C ~ 100°C | |
| Wymiar | TX: 76x73x44mm |
| RX: 76x73x23 mm | |
| Waga | TX: 251g, RX: 146g |
