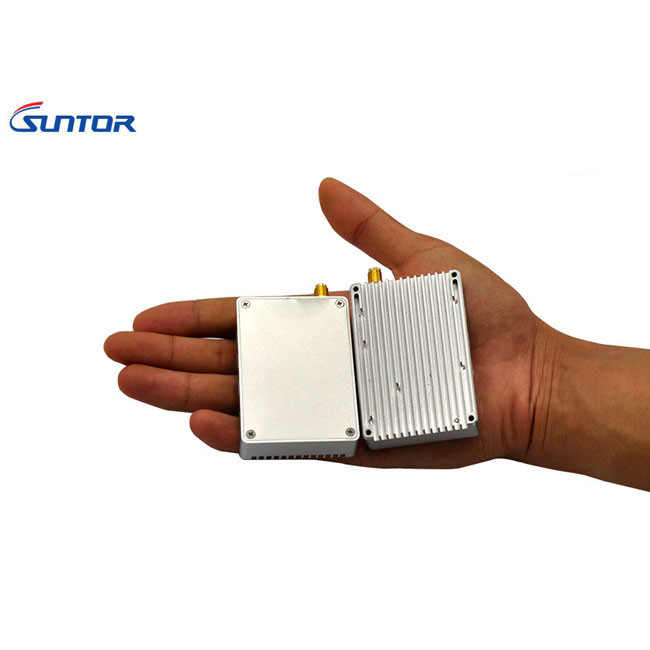

Lekki miniaturowy nadajnik i odbiornik COFDM do bezprzewodowych dronów Quadkoptera

Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: SUNTOR
Orzecznictwo: FCC, CE, RoHS
Numer modelu: ST5NPT
Minimalne zamówienie: 1 zestaw
Cena: Negotiation
Szczegóły pakowania: Plastikowe pudełko
Czas dostawy: 7-15 dni
Zasady płatności: T/T, Western Union, Paypal
Możliwość Supply: 1000 zestawów / miesiąc
Szczegóły informacji
modulacja: COFDM Zakres częstotliwości: 2,4 GHz (2,402-2,478 GHz)
moc transmisji: 23 dBm (powietrze do ziemi 5 km) Zasięg transmisji: Powietrze do ziemi 5 km
Opóźnienie systemu: ≤12-25ms Waga netto: Tx: 59g Rx: 59g
High Light:

uav video link

,

wireless video transmitter hdmi


opis produktu

Długodystansowy, lekki Mini-COFDM Cyfrowy HD Video Link do dronów UAV Quadcopter

Opis produktu:
Bezprzewodowy system nadawania wideo HD ST5NPT jest przeznaczony do profesjonalnych zastosowań w bezprzewodowej transmisji antenowej. Bezprzewodowy system wideo, który przesyła wideo HD w nielicencjonowanym paśmie 2,4 GHz.
Jest wyposażony w długi zasięg, bardzo niskie opóźnienie. System może być zasilany bateriami.

Główne cechy:

  • Działa z częstotliwością 2,4 GHz, nie wymaga licencji i nadaje się tylko do użytku LOS (Line-of-Sight)
  • Moc transmisji 400mW
  • Długi zasięg działania ponad 5 km
  • Prędkość powietrza do 10 Mb / s, łącze do 6 Mb / s, połączenie do 800 Kb / s
  • Czas nawiązywania / odzyskiwania połączenia krótszy niż 60 ms
  • Kompaktowy rozmiar 68 × 48 x 14 mm
  • Lekki mniej niż 59g
  • Obsługiwane Point-to-Point i Point-to-Multipoint
  • Zoptymalizowana transmisja dla wideo wysokiej rozdzielczości 1080P
  • Obsługuje dwa zdalne kontrolery do sterowania UAV i urządzeniami pokładowymi przez port PPM jednostki lokalnej. Jednostka wewnętrzna wysyła sygnały sterujące przez jeden port SBus i dwa porty PPM synchronicznie
  • Dwa przezroczyste łącze szeregowe, opóźnienie od końca do końca mniejsze niż 10 ms
  • Przejrzysty kanał transmisji TCP / IP zapewnia największą elastyczność dla urządzeń opartych na protokole IP, które można zastosować na platformach UAV

Odbiornik mini Suntor ST5NPT to zestaw systemu transmisji obrazu w czasie rzeczywistym, który został specjalnie zaprojektowany do pracy z samolotami mini drone. Przekształca sygnał czasu rzeczywistego z mini kamery w RF i wysyła go z powrotem do bezprzewodowego urządzenia. Zwrócony sygnał zostanie odebrany przez odbiornik dodatkowy i wyświetlony na ekranie wyświetlacza.

Parametr

Model: ST 5NPT
Częstotliwość 2,4 GHz (2,402-2,478 GHz) Nastawny
Moc nadawcza RF

ST5NPT: 23dBm (powietrze do ziemi 5 km)

ST10NPT: 30Bbm (powietrze do ziemi 10 km)

ST20NPT: 33dBm (powietrze do ziemi 20 km)

Pasmo częstotliwości 2MHz / 20MHz Nastawny
Antena 1T1R
Tryb regulacji szybkości transmisji Regulacja oprogramowania
Szyfrowanie kanału komunikacji WEP, WPA (PSK), WPA2 (PSK), WPA + WPA2 (PSK), AES 125/256
Tryb transmisji wskaż punkt / punkt do wielopunktowego
Czas rozruchu <30s
Odległość transmisji

ST5NPT: Powietrze do ziemi 5 km

ST10NPT: Powietrze-ziemia 10 km

ST20NPT: Powietrze do ziemi 20 km

Opóźnienie systemu 12-25ms
Funkcja dwukierunkowa

Zintegruj wiele łączy radiowych w jedno, aby nadawać i odbierać.

Obsługa modułu komunikacyjnego SBUS / PPM / TTLS 1 pro

Opcjonalny
Szybkość transmisji 70 Mb / s
Moc 12 V DC DC7 ~ 18 V Opcjonalnie
Pobór energii

ST5NPT

TX: 3 Waty

RX: 3 Waty

ST10NPT

TX: 4 Waty

RX: 4 Waty

ST20NPT

TX: 6 Watów

RX: 6 Watów

Maksymalny
Temperatura

Temperatura pracy: -40 - 85 ° C

Temperatura przechowywania: -55 - 100 ° C

Berło

Interfejs wejściowy zasilania × 1

Interfejs anteny × 1

Dwukierunkowy port RS232 × 1

Ethernet do USB / RJ45 w systemie Windows × 1

Regulacja oprogramowania
Kontrolka

Kontrolka wejścia / wyjścia RJ45

Kontrolka nadawania i odbierania

Kontrolka nadawania i odbierania

Lampka zasilania

Wygląd wyglądu Technologia CNC / powłoka z podwójnego stopu aluminium o wodoodpornej konstrukcji
Rozmiar 68 × 48x14mm
Waga netto Tx: 59g Rx: 59g
